Media Transmisi Wireless
Jenis-jenis Media Transmisi
Secara garis besar, Media-media Transmisi dapat dibagi menjadi 2 jenis utama yaitu Wired atau Guided Media dan Wireless atau Unguided Media.
1. Media yang dituntun (Guided Media atau Wired)
Media yang dituntun atau dalam bahasa Inggris disebut dengan Guided Media adalah jenis media yang memiliki bentuk fisik seperti Kabel pasangan berpilin (twisted pair), kabel serat optik (Fiber optic cable) dan kabel coaksial (coaxial cable). Setiap media transmisi memiliki karakteristiknya tersendiri seperti kecepatan transmisi, efek suara, biaya dan penampilan fisiknya. Dikatakan sebagai Guided Media karena Sinyal listrik atau gelombang-gelombang dituntun transmisinya melewati media fisik. Ada juga yang menyebutkan Guided Media sebagai Wired atau Bound transmission media.
A. Kabel pasangan berpilin (Twisted pair cable)
Twisted pair Cable pada dasarnya merupakan sepasang kabel tembaga yang diputar bersama-sama berbentuk spiral dan dibungkus dengan lapisan plastik. Twisted Pair Cable ini pada dasarnya dapat dibedakan menjadi dua jenis yaitu Kabel UTP (unshielded Twisted Pair) dan STP (Shielded Twisted Pair). Diameter Twisted Pair sekitar 0,4mm hingga 0,8mm.
B. Kabel Koaksial (Coaxial Cable)
Kabel Koaksial (Coaxial Cable) adalah kabel dua konduktor yang mana satu konduktor berada di rongga luar mengelilingi satu konduktor tunggal yang dipisahkan oleh bahan Isolator. Kabel jenis ini memiliki impedansi transmisi yang konstan serta tidak menghasilkan medan magnet sehingga cocok untuk mentransmisikan sinyal frekuensi tinggi.
C. Kabel Serat Optik (Fiber Optic Cable)
Kabel Serat Optik atau Fiber Optic Cable adalah saluran transmisi atau sejenis kabel yang terbuat dari serat kaca atau plastik halus yang dapat mentransmisikan sinyal cahaya dari satu tempat ke tempat lainnya. Sumber cahayanya dapat berupa sinar Laser ataupun sinar LED. Diameter kabel serat optik sekitar 120 mikrometer.
2. Media yang tidak dituntun (Unguided Media atau Wireless)
Media yang tidak dituntun atau Unguided Media adalah media yang menggunakan sistem gelombang elektromagnetik dalam mentransmisikan informasi dari pengirim ke penerima tanpa ada perangkat fisik yang menuntunnya. Unguided Media ini lebih dikenal dengan istilah Wireless yaitu media transmisi tanpa kabel. Media yang tidak dituntun atau Unguided Media ini diantaranya adalah Frekuensi Radio, Gelombang Mikro (Microwave), Inframerah dan Satelit. Unguided Media ini juga disebut dengan Unbounded Transmission Media.
A. Frekuensi Radio (Radio Frequency)
Frekuensi Radio adalah media transmisi yang menggunakan gelombang elektromagnetik dengan kisaran frekuensi diantara 3kHz hingga 300Ghz. Frekuensi Radio pada umumnya menggunakan antena untuk menyebarkan gelombang elektromagnetiknya. Media Transmisi Frekuensi Radio banyak diaplikasikan di Televisi, Radio FM.
B. Gelombang Mikro (Microwave)
Gelombang Mikro atau Microwave adalah Media Transmisi yang menggunakan gelombang elektromagnetik dengan frekuensi super tinggi (Super High Frequency) yaitu frekuensi yang berada di kisaran 3GHz hingga 30GHz dengan panjang gelombang sekitar 1mm hingga 1m untuk mentransmisikan sinyal dari pengirim ke penerima.
C. Infra Merah (Infrared)
Infra Merah atau Infrared adalah media transmisi yang menggunakan radiasi elektromagnetik dari panjang gelombang yang lebih panjang dari cahaya tampak tetapi lebih pendek dari radiasi gelombang radio. Inframerah biasanya digunakan pada komunikasi jarak dekat seperti remote control pada televisi maupun perangkatn elektronika lainnya.
D. Satelit
Satelit adalah jenis Media Transmisi yang menggunakan Satelit sebagai penerima sinyal dari stasiun bumi dan memancarnya ke stasiun bumi lainnya. Satelit pada umumnya mengorbit di pada ketinggian 36.000km dari permukaan bumi. Setiap satelit yang mengorbit akan beroperasi pada sejumlah band frekuensi yang disebut dengan channel transponder. Media Transmisi ini sering digunakan untuk Siaran Televisi, Telepon Jarak Jauh dan Jaringan Bisnis Privat (Private Business Network).
Spesifikasi Jaringan Wifi menurut standart IEEE
(IEEE) Institute of Electrical and Electronics Engineers adalah Group dari Organisasi Insinyur yang mengatur standarisasi dalam bidang teknologi informasi. Setiap standarisasi yang diciptakan memiliki kode tersendiri. Salah satunya standarisasi di jaringan wireless yang memiliki kode 802.11. Dengan adanya standar ini dimaksudkan agar setiap perangkat wireless yang berbeda tetap dapat berkomunikasi meski berbeda vendor.
Sampai saat ini sudah terdapat enam standar yang sudah digunakan yaitu :
- 802.11
Pada Tahun 1997, IEEE menciptakan standar wireless yang pertama bekerja pada frekuensi 2,4 GHz yang dinamakan 802.11. Namun standar ini hanya mendukung bandwidth jaringan maksimal 2 Mbps, telalu kecil untuk komunikasi jaringan pada saat ini. Oleh karena itu perangkat wireless dengan standar ini tidak diproduksi lagi.
- 802.11b
IEE menciptakan standar lanjutan yang dinamakan 802.11b pada tahun 1999 mendukung bandwidth mencapai 11 Mbps. Masih bekerja pada frekuensi 2,4 GHz. Vendor perangkat elektronik pada umumnya lebih memilih menggunakan frekuensi ini dikarenakan dapat menekan biaya produksi. Seperti yang diketahui, frekuensi 2,4 GHz merupakan frekuensi radio yang tidak diatur sehingga dapat menimbulkan gangguan dari perangkat elektronik lainnya seperti microwave, televisi dan perangkat lainnya yang menggunakan frekuensi 2,4 GHz. Namun hal tersebut dapat dihindari dengan mengatur jarak antar perangkat elektronik sehingga tidak menimbulkan gangguan atau interferensi.
Router yang hanya menggunakan standar 802.11b ini juga sudah tidak diproduksi lagi. Namun beberapa router baru masih mendukung standar ini. Standar ini, secara teoritis mendukung bandwidth data mencapai 11 Mbps dan jangkauan sinyal mencapai sekitar 150 kaki (+-45 Meter).
- 802.11a
Saat standar 802.11b sedang dikembangkan, IEEE membuat ekstensi untuk standar 802.11 yang dinamakan 802.11a. Standar ini diciptakan pada saat yang bersamaan dengan standar 802.11b. Standar ini sudah mendukung bandwidth data mencapai 54 Mbps dan menggunakan frekuensi 5 GHz (semakin tinggi frekuensi maka semakin pendek jangkauan sinyal). Dikarenakan berjalan pada frekuensi yang bebeda dengan standar 802.11b, kedua teknologi ini tidak kompatible satu sama lain. Beberapa vendor menawarkan perangkat jaringan hybrid 802.11a/b. Namun perangkat tersebut hanya dapat menjalankan satu standar pada satu waktu
- 802.11g
Standar ini diciptakan pada tahun 2002 dengan menggabungkan kelebihan masing masing standar 802.11a dan 802.11b. Standar ini mendukung bandwidth 54 Mbps dan menggunakan frekuensi 2,4 GHz yang berarti memiliki jangkauan sinyal yang luas. Perangkat dengan network adapter yang mengadopsi standar ini juga kompatibel dengan standar 802.11b begitu juga sebaliknya.
- 802.11n
Standar 802.11n sering dikenal dengan sebutan Wireless-N diciptakan untuk memperbaiki standar 802.11g dalam hal jumlah bandwidth yang didukung dengan memanfaatkan beberapa sinyal wireless dan antena (disebut dengan teknologi MIMO, Multiple in Multiple out). IEEE meresmikan standar ini pada tahun 2009 dengan spesifikasi menyediakan bandwidth sampai 300 Mbps. Standar ini juga menawarkan jangkauan sinyal yang lebih baik dibandingkan standar wireless sebelumnya serta memiliki kompabilitas dengan perangkat yang memiliki standar 802.11b/g. Standar wireless ini beroperasi 2 frekuensi yaitu 2,4 GHz dan 5GHz
- 802.11ac
Generasi terbaru dari standar Wifi yang populer digunakan. Memanfaatkan teknologi wireless dual band mendukung koneksi secara bersamaan pada frekuensi 2,4 GHz dan 5 GHz. Menawarkan kompabilitas dengan standar 802.11b/g/n serta mendukung bandwidth mencapai 1300Mbps pada frekuensi 5 GHz ditambah 450Mbps pada frekuensi 2,4 GHz
JENIS-JENIS ANTENA JARINGAN

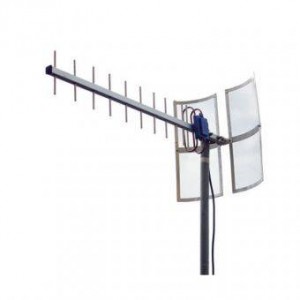

1. A. ANTENA YAGI
Antena Yagi mempunyai bentuk menyerupai ikan teri. Sama seperti antenna grid, antena ini juga mempunyai cakupan yang searah. Perbedaan utama dari antena Yagi dengan Grid adalah antena ini cukup jarang digunakan dalam jaringan. Biasanya antenna ini akan diarahkan ke pemancar. Antena ini terdiri dari 3 bagian, meliputi driven, reflector, dan director. Driven merupakan titik catu dari kabel antena. Panjang fisik driven biasanya adalah setengah panjang gelombang frekuensi radio yang diterima atau dipancarkan. Reflektor merupakan bagian belakang antena yang digunakan untuk memantulkan sinyal. Panjang fisik reflector biasanya lebih panjang dari driven. Sedangkan director merupakan bagian pengarah antenna. Bagian ini ukurannya lebih pendek dari driven.
- Kelebihan : 1. Penguatan Dapat diatur sesuai kebutuhan
2. Penggunaan prinsip antena direksional
3. Bias digunakan pada frekuensi tinggi
- Kekurangan : 1. Bahan untuk merangkai cukup banyak
2. Pembuatan dan penghitungan relative sulit
B. ANTENA GRID
Antena WiFi jenis ini mempunyai bentuk seperti jaring. Cakupan antena grid hanya searah sehingga antena jenis ini biasanya dilengkapi dengan pasangan antena yang dipasang di tempat lain atau antena pemancar sinyal. Antena tersebut diarahkan ke antena pemancar sehingga sinyal yang diterima akan lebih kuat. Fungsi antena grid adalah menerima dan mengirim sinyal data melalui system gelombang radio 2,4 MHz.
Pemasangan antena grid ada dua cara yaitu secara horizontal dan secara vertikal.
Vertikal :
- Kelebihan : 1. Jangkauan jauh
- Kekurangan : 1. Beam sangat kecil sehingga saat pointing harus benar benar pas
Horizontal :
- Kelebihan : 1. Beam sanat besat sehingga saat pointing lebih mudah
- Kekurangan : 1. Mudah terkena interfensi dan jangkauan pendek
C. ANTENA OMNI
Antena WiFi yang satu ini memiliki bentuk menyerupai tongkat namun lebih kecil. Antena ini mempunyai cakupan yang lebih luas daripada antena Grid. Cakupan antena ini menyebar ke semua arah dan membentuk seperti semacam lingkaran. Jenis antena ini biasanya digunakan pada jaringan WAN dengan tipe konfigurasi Point to Multi Point atau P2MP. Antena Omni berfungsi untuk melayani cakupan area yang luas tetapi dengan jangkauan yang pendek. Dengan jangkauan area yang luas, kemungkinan di area ini juga akan terkumpul sinyal lain yang tidak diinginkan. Jenis antena ini sangat cocok digunakan untuk system koneksi point to multipoint atau koneksi hotspot.
- Kelebihan : 1. Mempunyai frekuensi jaringan 360 derajat
2. Membuatnya mudah
3. Tidak perlu banyak biaya
- Kekurangan : 1. Proses konneksi ke internetnya lama, karna terlalu banyak membagi-bagi sinyal di 360 tersebut
D. ANTENA WAJANBOLIC
Antena ini dinamai dengan Wajan Bolic karena antena ini hampir sama dengan antena parabolic. Antena ini cukup sederhana karena bahan untuk parabolic disc menggunakan wajan atau alat dapur yang sering digunakan untuk memasak. Antena Wajan Bolic berfungsi untuk memperkuat sinyal nirkabel dari hotspot yang karena lokasinya terlalu jauh sulit diterima oleh USB Wireless Adapter jika hanya langsung terhubung dengan laptop atau PC.
Kelebihan :
1. Jaringan yang di hasilkan cukup stabil dan lebih cepat
2. Pemasangan dan instalasinya tidak memakan waktu lama
3. Biaya yang diperlukan sangat murah
Kekurangan :
1. Keberadaan angin sangat berpengaruh pada letak, jadi harus mounting yang kuat di suatu tower
2. Kekuatan daya yang di hasilkan tidak bisa di kendalikan secara teratur
3. Tidak mempunyai sensitifitas seperti parabola aslinya
